Arinst SSA-TG LC анализатор спектра

Arinst SSA TG LC – это портативный панорамный анализатор спектра, который предназначен для отображения спектров сигналов в основном диапазоне частот от 36 до 3000 МГц.

Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.

Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.

Важной особенностью устройства является наличие дополнительной функции следящего генератора.

Кроме основного диапазона частот 36-3000 МГц прибор имеет дополнительный расширенный диапазон от 3000 до 5990 МГц, в котором ошибка измерений выше, чем в основном диапазоне. При работе в расширенном диапазоне следует использовать прибор только для отображения сигналов для их оценки, но не для измерений.

Для кого?
Прибор предназначен в первую очередь для полевых работ, он имеет очень малые размеры и вес, отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте выполнить ВЧ-анализ для проведения пусконаладочных или ремонтных работ. Кроме этого, наш анализатор идеально подходит для мастерских и радиолюбителей.

Например, с помощью прибора можно выполнить следующие работы:

• навести внешнюю антенну на базовую станцию
• провести экспресс-анализ радиочастотной обстановки
• проверить правильность работы репитера сотовой связи
• провести ремонт и настройку репитера, генератора, фильтра и т.д.

Как работает?
Анализатор спектра выполнен в виде мобильного прибора, который подключается в измеряемую цепь. В отличие от анализатора ARINST SSA TG анализатор ARINST SSA TG LC, во-первых, не имеет встроенного аккумулятора и питается по USB кабелю и, во-вторых, не имеет Bluetooth-модуля. Передача всех данных и питание происходит по USB кабелю. Данное решение позволило снизить стоимость анализатора ARINST SSA TG LC по сравнению с ARINST SSA TG.

Прибор управляется одним из двух способов:

• при помощи смартфона или планшета под управлением Android
• через компьютер или ноутбук с операционной системой Windows.

Так как данные между прибором и смартфоном/планшетом/компьютером передаются по USB-кабелю , и по нему также осуществляется питание прибора, то смартфон и планшет должны поддерживать OTG (обычно это все новые устройства с Android 6 или выше).

Все измеренные данные в реальном времени отображаются на экране смартфона/планшета/компьютера.

Программу для управления анализатором спектра при помощи смартфона или планшета можно установить из Google Play.

Управление анализатором при помощи внешних программ

Существует возможность управления устройством при помощи внешних программ.

Можно отправить на устройство команду совершить измерение (сканирование диапазона) со следующими параметрами:

• начальная частота
• конечная частота
• шаг измерения
• значение аттенюатора

После выполнения команды устройство Arinst SSA TG LC отправит клиенту (микроконтроллеру, компьютеру, мобильному устройству и т.п.) сообщение, содержащее измеренные значения амплитуд при заданных значениях частот. Пользователь может записывать полученные данные в файл, базу данных и т.п.

Пользователь имеет возможность настроить автоматические измерения спектра и использовать анализатор Arinst SSA TG LC в своей системе.

Основные функции приложения для управления прибором:

• Просмотр спектра сигналов в виде графиков, с установкой диапазона частот и референсного уровня

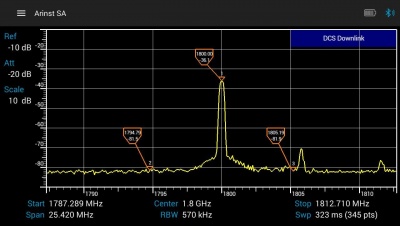

• Установка и управление абсолютными и относительными (дельта) маркерами
• Поиск одного или нескольких (до десяти) максимальных значений сигнала в моментальном или следящем режимах

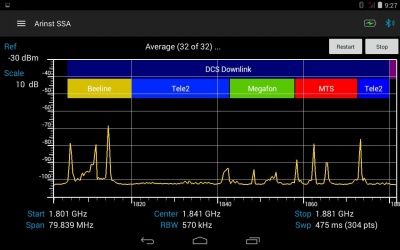

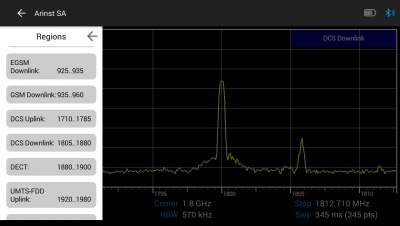

• Назначение и сохранение уникальных идентификаторов для диапазонов частот. Например, можно назначить диапазон под названием «DCS UpLink» диапазону 1710-1785 МГц. А также можно назначить области рабочих частот для каждого оператора. Эта опция значительно облегчает ВЧ-анализ и идентификацию для сигналов стандартных технологий.
• Наличие предустановленных диапазонов, а также возможность сохранять диапазоны в файл и делиться им с другими устройствами для управления анализаторами спектра Arinst SSA TG LC.
• Режим трассировки, при котором строится усредненный по нескольким измерениям спектр сигнала. Кроме среднего возможны режимы отображения экстремальных значений, скользящего среднего. Количество измерений для трассировки выбирается пользователем.
• Сохранение настроек сканирования спектра (границы частотного диапазона, значение аттенюатора и т.п.) для быстрого и удобного переключения в необходимый режим измерения.
• Сохранение спектра сигнала вместе с маркерами для последующего анализа. При этом сохраненный график можно открыть на любом Android-устройстве с установленным приложением «Arinst SSA» (при этом необязательно иметь сам анализатор спектра), или конвертировать в нужный вид с помощью любого табличного редактора.
• Одновременное отображение нескольких выбранных диапазонов частот.
• Наличие функции трекинг-генератора для измерений амплитудно-частотных характеристик фильтров, усилителей и антенн.

Преимущества:

• низкая цена
• широкий диапазон частот: от 36 до 3000 МГц
• быстрое сканирование диапазона частот: около 1 мс на точку
• высокая точность измерений: 2 дБ в пределах динамического диапазона 70 дБ
• работа с большинством устройств под управлением Android и компьютеров под управлением Windows
• возможность пользоваться одним прибором при помощи нескольких смартфонов/планшетов/компьютеров
• небывалое удобство использования в полевых условиях: вес всего 200 г, размеры 122х67х16 мм, автономное питание до 1 часа непрерывной работы, (при питании от смартфона/планшета/компьютера)
• бесплатное многофункциональное ПО и бесплатные обновления для управления прибором

Технические характеристики (только для основного измеряемого диапазона частот 36-3000 МГц):

• Отображаемый диапазон частот: 36—5990 МГц
• Основной измеряемый диапазон частот: 36—3000 МГц
• Динамический диапазон в полосе 36—3000 МГц: 70 дБ
• Максимальная полоса обзора: 1000 МГц
• Полоса пропускания ПЧ: 250 кГц, фиксированная
• Скорость обзора в полосе 100 МГц: < 0.3 сек
• Полка шума в полосе 36-3000 МГц: < -85 дБм
• Волновое сопротивление: 50 Ом
• КСВ в рабочем диапазоне частот: < 1,5
• Внутренний аттенюатор: 0—30 дБ
• Ошибка при аттенюации до 10 дБ: 2 дБ
• Ошибка при аттенюации от 10 до 20 дБ: 5 дБ
• Ошибка при аттенюации от 20 до 30 дБ: 8 дБ
• Выходная мощность трекинг-генератора: -15...-25 дБм
• Точность отображения сигнала в пределах динамического диапазона: 2,0 дБ
• Максимальная входная мощность при аттенюаторе 0 дБ: 10 дБм
• Максимальная входная мощность при аттенюаторе выше 20 дБ: +20 дБм
• Максимальный входной измеряемый сигнал: +10 дБм
• Максимальное постоянное напряжение на входе: 25 Вольт
• Максимальный потребляемый ток при работе от USB: 350 мА

Что в коробке:

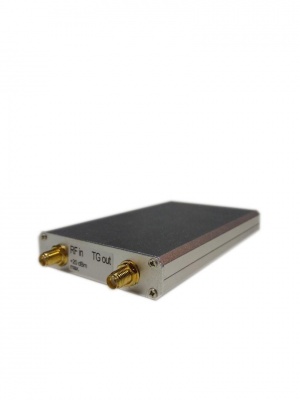

• Анализатор спектра Arinst SSA TG LC
• ВЧ-переходник SMA(male)-SMA(female) для защиты ВЧ разъемов от износа (2 шт.)
• OTG кабель mini-USB – micro-USB для подключения прибора к смартфону/планшету
• Кабель USB – mini-USB для зарядки прибора и для передачи данных.

Чего нет в коробке:

• Смартфон или планшет под управлением Android 6 или выше. Используйте своё Android-устройство для управления прибором. Исполнение самого прибора в одном корпусе, а устройства для его управления – в другом - было сделано для того, чтобы анализатор спектра был более простым и доступным. Также используйте свой ноутбук или компьютер для управления устройством.
• Внешние аттенюаторы. Максимальная измеряемая входная мощность, подаваемая на прибор, ограничена значением +10 дБм. Если необходимо измерить большее значение, то каждый пользователь прибором должен сам подобрать необходимые аттенюаторы.
• Набор СВЧ переходников.

Ограничения
Анализатор спектра Arinst SSA TG LC не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Каждый прибор калибруется по мощности и частоте.

Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
